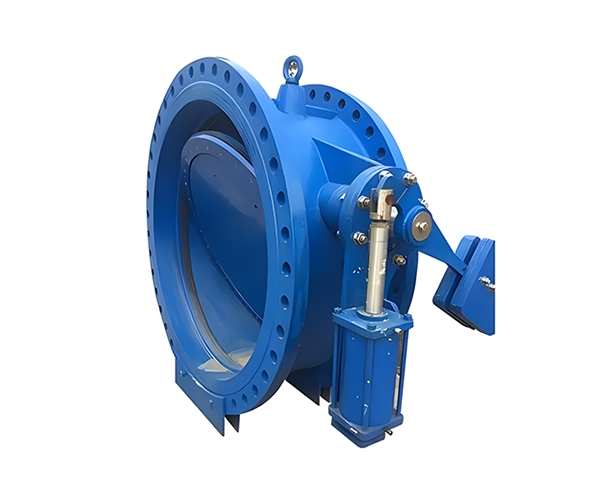

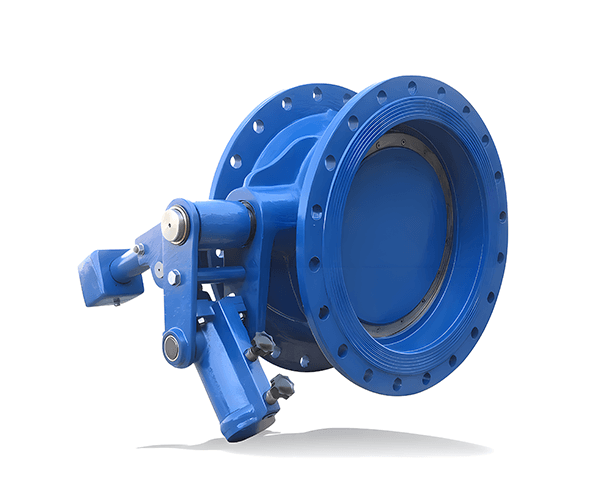

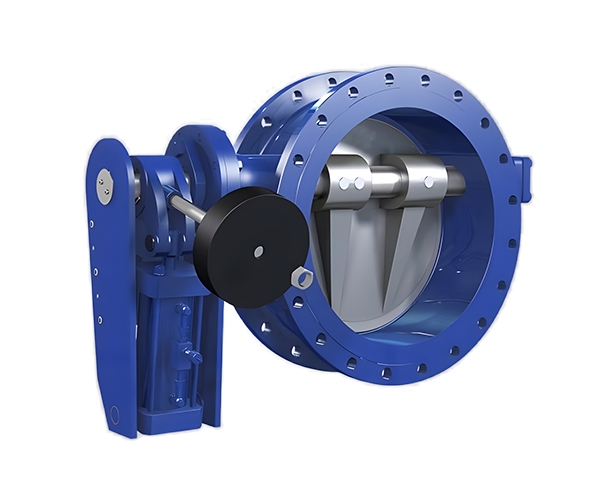

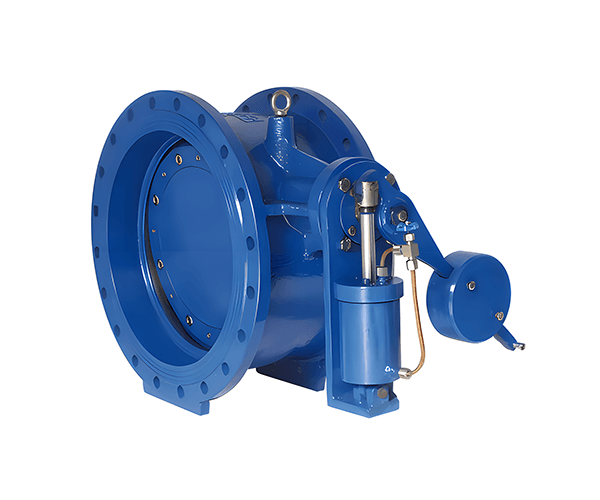

蝶式缓闭止回阀

型号：HH47X

Subtitle：大口径止回阀

大口径止回阀是一款高性能蝶形止回阀，专为需要可靠流量控制和水锤防护的大型管道系统而设计。该阀门适用于供水、污水处理、发电和工业过程，可防止逆流，保护管道和设备免受回流或压力波动造成的损坏。

标签：消除水锤止回阀

分类：蝶式止回阀

工况：发电厂, 水厂, 污水处理厂

产品概述

该阀门提供从 DN300 至 DN2600（12 英寸至 104 英寸）的各种尺寸，采用球墨铸铁、碳钢或不锈钢等耐用材料制成，确保在严苛环境下也能长期保持性能。其蝶形阀瓣设计可最大限度地减少压降，并提供高效、低维护的运行。

适用工况

供水管网：安装在市政供水系统和水库的泵排放点。

污水处理：用于污水排放和污泥处理系统。

发电：保护发电厂的冷却水回路和冷凝水回收系统。

工业管道：适用于大型工艺用水、油和气系统。

产品特性

蝶阀瓣设计：大直径蝶阀瓣确保低阻力流动，流量系数 (Cv) 为 0.1-0.6。适用于供水和污水处理厂等高流量系统。

耐用结构：阀体材料：球墨铸铁 (EN-GJS-400-18)、碳钢 (ASTM A216 WCB) 或不锈钢 (ASTM A351 CF8M)。内部结构：不锈钢蝶阀瓣和弹簧，耐腐蚀，使用寿命长。

可靠密封：金属对金属密封：适用于高温高压应用。橡胶密封：确保供水和污水系统中的零泄漏。

低维护：自清洁设计和耐腐蚀材料可减少停机时间和维护成本。

合规性：符合 AWWA C508、EN 1074 和 ISO 5208 等国际标准。

产品优势

防水锤：缓闭机制可减少压力波动，保护管道。

节能：低阻力流可最大程度降低泵的能耗。

多功能：适用于水平或垂直安装（向上流动）。

易于安装：法兰连接可简化与现有系统的集成。

与标准止回阀的比较

特点	大口径止回阀	标准止回阀
流量	高 (DN1000 时 Cv ≥10,000)	中等 (DN1000 时 Cv ≤5,000)
水锤控制	优秀 (缓闭机制)	有限（可能造成水锤）
应用	大规模供水、发电	一般工业系统
成本效益	前期成本较高，生命周期成本较低	前期成本较低

使用介质

水/热水

使用工况

发电厂, 水厂, 污水处理厂

总结

大口径止回阀是一种可靠的高性能解决方案，可用于防止大型管道系统中的倒流并减轻水锤。其蝶形阀瓣设计、耐用的结构以及符合国际标准的特性使其成为供水管网、污水处理厂和工业系统的理想选择。该阀门兼具节能和可靠性能，可确保关键基础设施的安全和使用寿命。

Product Parameters

公称通径	DN300 to DN2600 (12" to 104")
公称压力	PN10 to PN25 (EN 1092) or Class 150 to Class 300 (ASME B16.34)
适用温度	-10°C 至 120°C（EPDM 密封件）/ -20°C 至 80°C（NBR 密封件）
阀体材料	球墨铸铁（EN-GJS-400-18）、碳钢（WCB）、不锈钢（CF8M）
阀瓣材料	球墨铸铁（EN-GJS-400-18）、碳钢（WCB）、不锈钢（CF8M）
密封材料	EPDM、NBR 或 PTFE，实现零泄漏
连接方式	法兰 (EN 1092, ASME B16.5)
