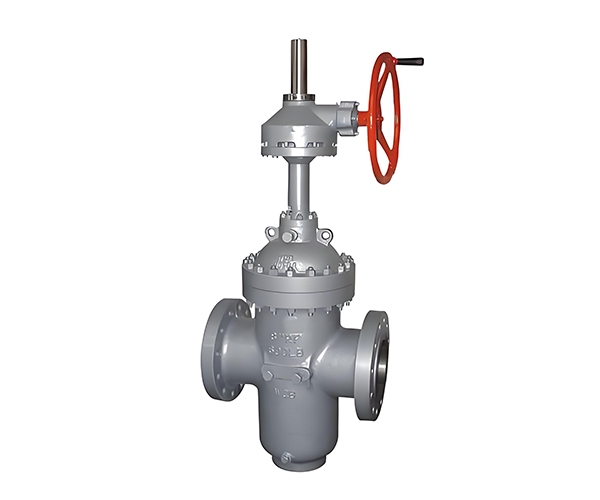

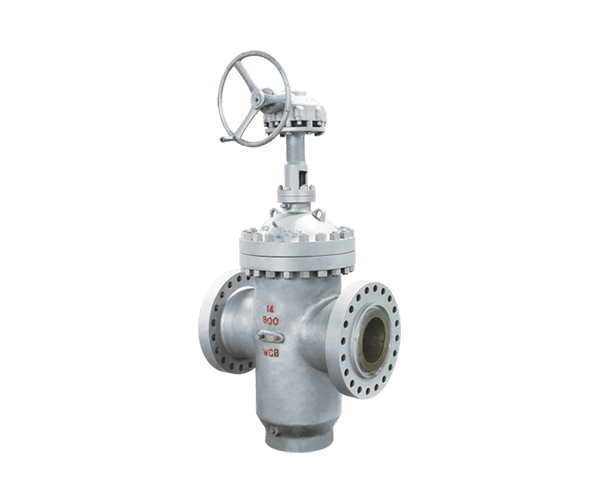

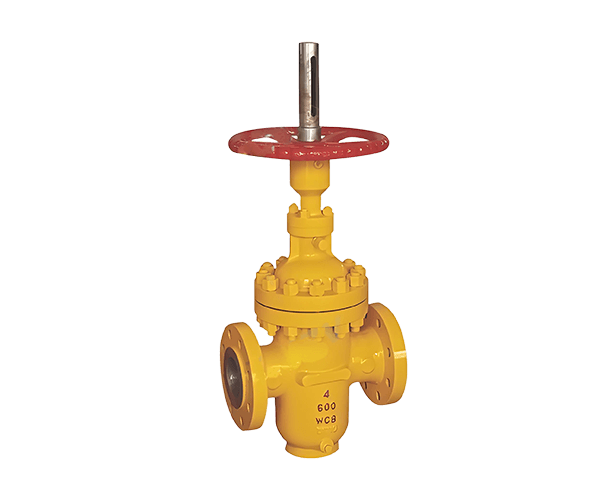

带导流孔平板闸阀
平板闸阀是一种结构简单、密封性能优越的阀门，广泛应用于石油、化工、电力、冶金及市政工程等多种工况环境。该阀适用于水、蒸汽、油品、气体及轻微腐蚀性介质，具备良好的耐压和耐腐蚀性能。平板闸阀通过平面闸板上下移动实现流体的切断和接通，结构紧凑，启闭灵活，流阻小，适合全开或全闭工况。产品优势包括密封可靠、操作方便、耐磨损、使用寿命长且维护简便。平板闸阀支持手动、电动及气动多种驱动方式，满足不同自动化控制需求。其主要功能是实现管道系统中介质的快速切断和接通，确保系统安全稳定运行。平板闸阀因其高效耐用和优良性能，成为工业及市政管网中重要的阀门设备。
产品概述 | 带导流孔的平板闸阀是一款高性能解决方案，专为油气管道、供水和工业流程中的高压高温应用而设计。该阀采用带导流孔的平板闸阀设计，可确保压力平衡、运行平稳、密封严密，是需要泄压和高效流量控制的系统的理想选择。 | |||||||||||||||
使用工况 | 石油和天然气：管道隔离和井口控制。 供水：主干线隔离和流量控制。 工业过程：化工和石化工厂的高压流体处理。 发电：发电厂的蒸汽和给水隔离。 | |||||||||||||||
主要特点 | 带导流孔的平板闸阀设计 阀门结构 流量特性 操作特点 | |||||||||||||||
Operational Advantages | 压力平衡：导流孔确保高压下平稳运行。 密封严密：ANSI VI 级泄漏率，适用于关键应用。 低扭矩：操作平稳，省力。 防火安全：API 607 认证，适用于防火应用。 | |||||||||||||||
与无导流孔平板闸阀的比较 |
| |||||||||||||||
选择指南 | 高压：极端条件下，可选择 1500 或 2500 级。 腐蚀性介质：选择 316L 阀体和 Stellite 6 内件。 高循环：镀镍闸板，循环次数超过 10,000 次。 防火应用：选择经 API 607 认证的阀门。 | |||||||||||||||
使用工况
总结
带导流孔的平板闸阀是可靠高效的解决方案，适用于需要压力平衡和紧密密封的高压高温应用。其坚固的设计、低维护要求以及防火认证使其成为石油天然气、供水和工业流程的理想选择。凭借可选的定制服务和 5 年延长保修，它可确保长期运行效率并节省成本。
Product Parameters
| 公称通径 | DN50–DN600 (2"–24") |
| 公称压力 | PN16–PN420 (Class 150–2500) |
| 适用温度 | -40°C 至 450°C（取决于密封件） |
| 流量系数（Cv） | 500–5000 |
| 泄露等级 | ANSI Class VI (standard) |
| 连接方式 | 法兰（RF/RTJ）、焊接（BW） |
| 阀体材料 | WCB、316L SS（CF8M）、双相不锈钢（UNS S32205） |
| 阀瓣材料 | 13% Cr 不锈钢、司太立合金 6、镀镍碳钢 |
| 密封材料 | 石墨、PTFE、金属对金属 |
| 循环寿命 | 10,000+ 次循环（标准配置） |
| 测试标准 | 静水压力：API 598；泄漏量：ISO 5208 |
