锻钢旋启式止回阀
旋启式止回阀适用于水、蒸汽、油品、气体及弱腐蚀性介质，广泛应用于石油、化工、电力、冶金等行业的中低压管道系统。该阀利用阀瓣绕轴旋转启闭，阻力小，适合大流量、低频启闭工况。工作温度范围一般为-29℃至+550℃，视材料不同而定。主要功能为防止介质倒流，保护设备安全。常用材料包括碳钢、不锈钢、合金钢，密封面可采用不锈钢或硬质合金，具备良好的密封性与耐用性。

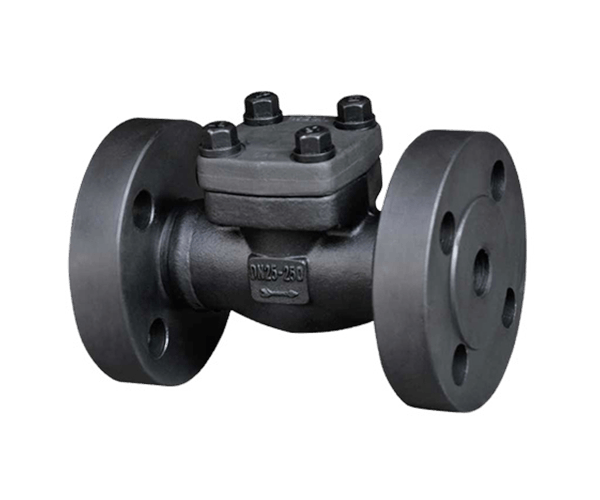

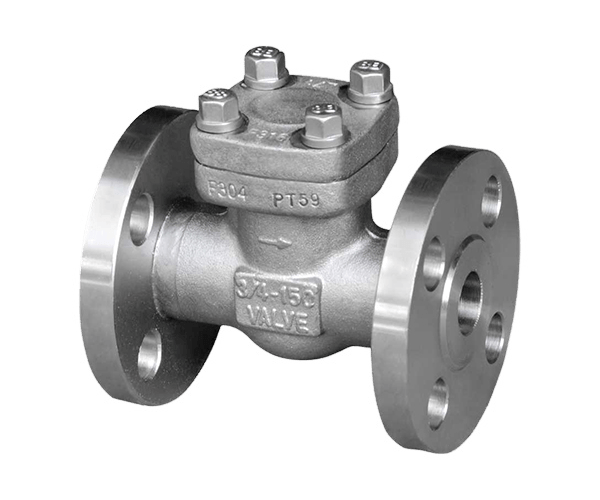

锻钢旋启式止回阀
型号：HHY，H44H
Subtitle：高压止回阀
锻钢旋启式止回阀是一款紧凑、高性能的解决方案，专为防止小型管道（DN15-DN50）回流而设计。它采用精密锻造结构和轻质旋启式阀瓣，可确保在仪表、采样和公用设施系统中实现可靠的单向流量控制。该阀门自动...
Product Overview | 锻钢旋启式止回阀是一款紧凑、高性能的解决方案，专为防止小型管道（DN15-DN50）回流而设计。它采用精密锻造结构和轻质旋启式阀瓣，可确保在仪表、采样和公用设施系统中实现可靠的单向流量控制。该阀门自动操作，不适用于流量调节。 | |||||||||||||||
适用工况 | 仪器仪表：保护油气系统中的仪表和分析仪。 公用设施管线：小型蒸汽、空气和供水管网。 化学品注入：计量泵排放保护。 实验室系统：研究和测试设备的流体控制。 | |||||||||||||||
主要特点 | 紧凑型锻造设计：材质：锻造 A105 或 F316 钢，适用于空间受限的安装。 压力等级：ANSI 800–1500 级 (PN100–PN260)。 温度范围：-29°C 至 200°C（标准密封）。 优化的摆动机构 低惯性阀板：316L 不锈钢阀板（厚度：3–6mm），响应速度快。 密封选项：金属对金属密封（标准） 铰链设计：自润滑青铜衬套，运行平稳。安装灵活性 多方向安装：水平或垂直（流体向上）安装。 连接类型：承插焊：DN15-DN50，法兰（可选）：DN40-DN50。 | |||||||||||||||
Comparison with Mini Ball Check Valves |
| |||||||||||||||
总结
这款紧凑型锻钢旋启式止回阀可为小型关键应用提供可靠的回流防止。其免维护操作和精密锻造使其成为仪表、公用设施和化学品注入系统的理想选择。仅适用于自动开关服务。
Product Parameters
| 公称通径 | DN15–DN50 (½"–2") |
| 公称压力 | ANSI Class 800–2500 (PN100–PN420) |
| 适用温度 | -29°C 至 200°C（EPDM 密封件）/ -29°C 至 593°C（金属密封件） |
| 阀体材料 | ASTM A105（碳钢）/ F316（不锈钢） |
| 阀瓣材料 | 316L SS / 13% Cr 不锈钢 |
| 阀瓣材料 | SS316 / 17-4PH Stainless Steel |
| 密封等级 | ANSI Class IV (metal) / Class VI (soft seat) |
