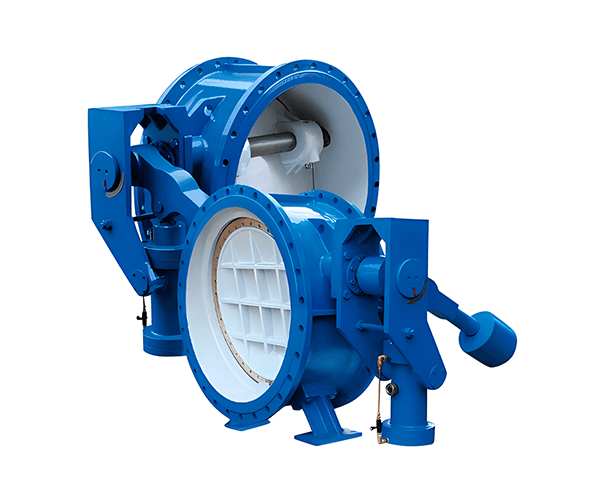

微阻缓闭止回阀

型号：HH47X

Subtitle：缓闭蝶式止回阀

微阻缓闭止回阀是一款大口径、高性能的止回阀，旨在防止供水管网、发电厂和工业管道等高流量系统中的逆流并减轻水锤效应。该阀采用蝶形阀瓣设计和外部液压缸，可确保平稳、可控的关闭，从而消除压力波动并保护关键基...

标签：消除水锤止回阀

分类：水系统止回阀, 蝶式止回阀

工况：水厂

产品概述

微阻缓闭止回阀是一款大口径、高性能的止回阀，旨在防止供水管网、发电厂和工业管道等高流量系统中的逆流并减轻水锤效应。该阀采用蝶形阀瓣设计和外部液压缸，可确保平稳、可控的关闭，从而消除压力波动并保护关键基础设施。

该阀采用球墨铸铁、碳钢或不锈钢材质，可处理大量水、油或气体，并最大程度降低压降。其液压缓闭机构（5 至 60 秒可调）可精确控制关闭速度，非常适合需要有效防止水锤的应用。

主要特性

蝶阀瓣设计：大直径蝶阀瓣（最大可达 DN2000）确保低阻力流动，Cv 值≥10,000（DN1000）。适用于泵站和水处理厂等高流量系统。

液压缓闭机构：外部液压缸控制蝶阀瓣关闭速度（5 至 60 秒可调）。通过在密封前逐渐降低流速来消除水锤。

耐用结构：阀体材料：球墨铸铁 (EN-GJS-400-18)、碳钢 (ASTM A216 WCB) 或不锈钢 (ASTM A351 CF8M)。蝶阀瓣和阀座材料：不锈钢 (316/304)，并采用 EPDM 或 NBR 密封圈，确保长期可靠性。

低维护：自润滑轴承和耐腐蚀涂层延长使用寿命。液压缸易于检查和维护。

合规性：符合 AWWA C508、EN 1074 和 ISO 5208 水和废水应用标准。

产品优势

防水锤：液压缓闭机构消除压力波动。

节能：低阻力流降低泵能耗。

耐用：坚固的结构和耐腐蚀涂层确保长久的使用寿命。

维护简便：外部液压缸可快速检查和调整。

与标准止回阀的比较

特点	微阻缓闭止回阀	标准止回阀
关闭机制	液压缸（5-60 秒）	弹簧或重力（小于 1 秒）
水锤控制	良好（消除压力波动）	差（可能导致水锤）
流量能力	高（DN1000 时 Cv ≥10,000）	中等（DN1000 时 Cv ≤5,000）
应用	大口径、高流量系统	一般工业系统

使用介质

水/热水

使用工况

水厂

总结

微阻缓闭止回阀是一款坚固耐用、容量强大的解决方案，可用于防止大口径管道中的逆流并减轻水锤效应。其蝶形阀瓣设计、液压缓闭机构以及符合国际标准的特性使其成为供水管网、污水处理厂和工业系统的理想选择。该阀门兼具节能和可靠性能，可确保关键基础设施的安全和使用寿命。

Product Parameters

公称通径	DN200 to DN2000 (8" to 80")
公称压力	PN10 至 PN25 (EN 1092) 或 150 级至 300 级 (ASME B16.34)
适用温度	-10°C 至 120°C（EPDM 密封件）/ -20°C 至 80°C（NBR 密封件）
阀体材料	球墨铸铁（EN-GJS-400-18）、碳钢（WCB）、不锈钢（CF8M）
阀瓣材料	球墨铸铁（EN-GJS-400-18）、不锈钢（316/304），镶嵌 EPDM/NBR 密封圈
密封材料	EPDM、NBR 或 PTFE，实现零泄漏
连接方式	法兰 (EN 1092, ASME B16.5)
关闭时间	可调：5-60秒
