角型波纹管截止阀

角式截止阀适用于水、蒸汽、油品、气体及腐蚀性介质，广泛应用于石油、化工、电力等系统中对安装空间有限或流向转变要求较高的工况。其结构使介质流向改变90°，减少弯头使用。适用温度范围为-29℃至+550℃，具体取决于材质选择。主要功能为截断和调节流量，具有良好的密封性和耐压性能。阀体常用材料有碳钢、不锈钢、合金钢，密封面可堆焊硬质合金，适用于高温高压及腐蚀性环境。

首页

products

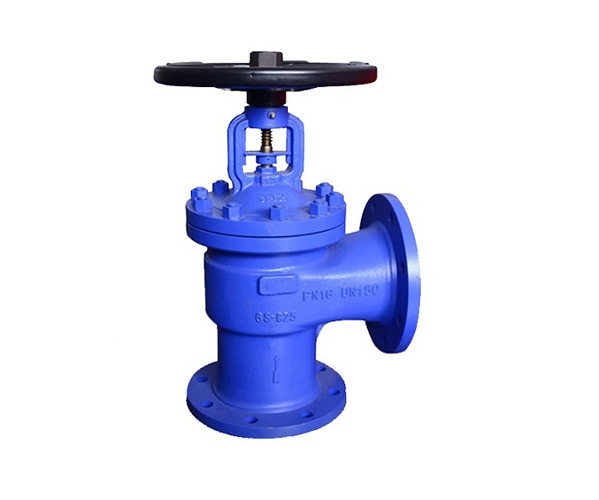

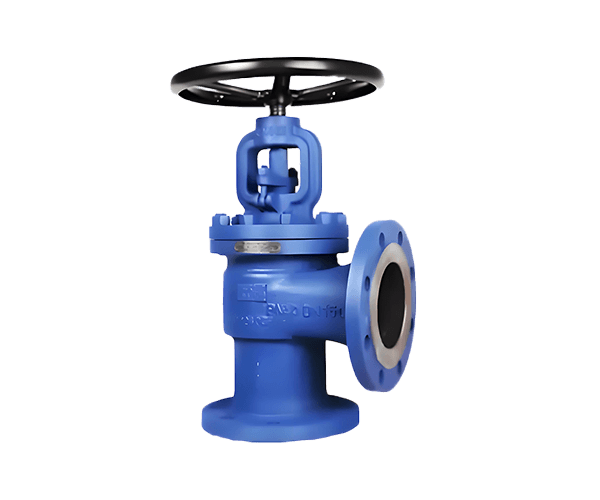

角型波纹管截止阀

Subtitle：零泄漏截止阀

我们的角式波纹管截止阀将截止阀的卓越节流能力与波纹管密封的防漏可靠性完美结合，采用紧凑的 90° 设计。它专为关键工艺应用而设计，可在空间受限的安装环境中提供气密关闭效果，同时优化流动动力学。

分类：角式截止阀

工况：化工厂, 发电厂, 液化天然气（LNG）, 高温高压

Product Overview

角型波纹管截止阀是一种采用波纹管密封技术的高性能阀门，广泛应用于石油、化工、电力、制药及天然气等行业，尤其适用于高温、高压及腐蚀性介质的管道系统。该阀适用于水、蒸汽、油品、气体及部分腐蚀性介质，具备优异的耐高温、耐腐蚀和耐压性能。

角型波纹管截止阀通过波纹管密封代替传统的填料密封，能够有效防止泄漏，保证阀门长时间稳定运行。其设计独特，结构紧凑，密封性强，且能够在高压和高温工况下保持优良的密封性能。产品特点包括启闭灵活、操作简便、流体阻力小，使用寿命长，维护方便。该阀门广泛应用于流体介质的切断和调节，具有高效、可靠的控制功能，能够确保系统的安全稳定运行。角型波纹管截止阀是工业管道系统中不可或缺的重要阀门设备。

产品特点

先进的密封技术
双层 316L/INCONEL 波纹管（10,000 次以上循环寿命）
二级石墨填料作为备用密封
100% 氦气泄漏测试，符合 ISO 15848-1 AH 级标准

优化的流量设计
与标准截止阀相比，斜角阀体结构可降低 30% 的压降
抛物线形阀塞轮廓，实现精确的 Cv 特性
等百分比流量曲线（精度 ±2%）

坚固的结构
锻造 ASTM A105/A182 F316 阀体
一体式阀盖设计，消除了垫片泄漏点
Stellite 6 硬面阀座和阀塞（HRC 40-45）

适用工况

化学加工

氯衍生物生产
高纯酸处理
催化剂注入系统

能源系统

液化天然气汽化器控制
核辅助回路
氢气压缩

特殊应用

半导体气体面板
疫苗生物反应器
航天推进试验台

Product Parameters

公称压力	½" to 6" (DN15 to DN150)
公称压力	Class 150 to 300 (PN16 to PN40)
适用温度	-196°C to 450°C (-320°F to 842°F)
连接方式	RF, RTJ
泄漏等级	ANSI Class IV (option for Class VI)
