波纹管式锻钢闸阀

楔形闸阀是一种广泛应用于石油、化工、电力、冶金、给排水及市政工程等多种工况环境的高性能阀门。该阀适用于水、蒸汽、油品、气体及多种腐蚀性介质,具备优良的耐压、耐高温和密封性能。楔形闸阀采用楔形闸板设计,能够实现双向密封,阀门关闭时闸板紧密贴合阀座,确保无泄漏。产品特点包括结构坚固、启闭灵活、密封可靠、流阻小,适合全开或全闭工况。楔形闸阀支持手动、电动及气动多种驱动方式,满足自动化控制需求。其主要功能是实现管道介质的切断和接通,保障系统安全稳定运行。凭借卓越的耐用性和密封性能,楔形闸阀成为工业流程及关键管道系统中不可或缺的优质阀门设备。

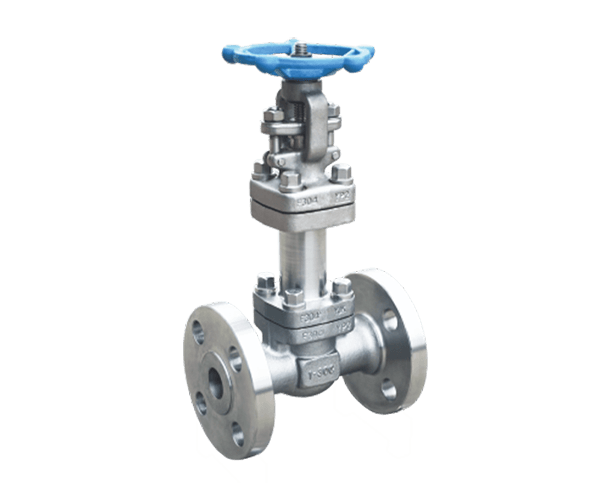

波纹管式锻钢闸阀

波纹管式锻钢闸阀

型号:WZ41Y
Subtitle:零泄露闸阀
波纹管式锻钢闸阀是一种高性能闸阀,广泛应用于石油、天然气、化工、电力等高压和高温工况下的管道系统。该阀适用于水、蒸汽、油品、天然气等多种介质,具备优异的耐高温、耐腐蚀和耐高压性能。波纹管密封设计代替传...
标签:高压阀

产品概述

波纹管式锻钢闸阀是一种高性能闸阀,广泛应用于石油、天然气、化工、电力等高压和高温工况下的管道系统。该阀适用于水、蒸汽、油品、天然气等多种介质,具备优异的耐高温、耐腐蚀和耐高压性能。波纹管密封设计代替传统的填料密封,能够有效防止介质泄漏,避免填料泄漏问题,提高了阀门的可靠性和安全性。其锻钢材质具有出色的机械性能,能够承受较高的工作压力和冲击负荷。产品优势包括启闭灵活、密封性强、耐用性好、流阻小、维护简便。波纹管式锻钢闸阀适合用于管道的全开或全闭操作,具有优良的密封性能和流体控制能力。该阀广泛应用于要求严密密封和高可靠性的工业管道系统,能够有效保证系统安全运行,防止泄漏和故障。其出色的性能使其成为高压管道系统中不可或缺的重要设备。

适用工况

石油天然气:井口隔离、管道关闭和炼油厂应用。

石化:化学反应器和蒸馏装置中的高压流体控制。

发电:涡轮机和锅炉给水系统中的蒸汽隔离。

核能:核电站一次和二次回路隔离。

主要特点

锻造结构
材质完整性:采用锻造 A105、F22 或 F316 钢,增强晶粒结构和抗冲击性。
压力等级:ANSI 1500–2500 级 (PN260–PN420)。
温度范围:-29°C 至 593°C (-20°F 至 1100°F)。

波纹管密封设计
零泄漏:金属波纹管提供气密密封,消除阀杆泄漏。
耐用性:波纹管采用 316L 不锈钢制成,使用寿命长。
免维护:无需阀杆填料,降低维护成本。

闸板设计
楔形类型:柔性或实心楔形,实现零泄漏(ANSI VI 级)。
防火:经 API 607 认证,具有二次金属对金属密封。
阀杆设计:明杆 (OS&Y) 或暗杆 (NRS) 可选。

密封与操作
阀座材料:司太立6合金堆焊,13%铬不锈钢。
操作方式:手动手轮、齿轮操作机构或执行器兼容。

Comparison with Packed Stem Valves

特征波纹管闸阀填料杆闸阀
阀杆密封金属波纹管(零泄漏)石墨/PTFE 填料(有泄露风险)
维护免维护需要定期更换填料
成本初始投资较高降低前期成本
适用工况危险/零泄漏环境一般工业用途

总结

波纹管式锻钢闸阀在高压、高温隔离应用中具有无与伦比的可靠性。其坚固的锻造结构和 API 600 合规性使其成为石油天然气、发电厂和化工行业关键系统的黄金标准。不适用于流量调节。

Product Parameters

公称通径DN15–DN50 (½"–2")
公称压力ANSI Class 1500–2500 (PN260–PN420)
适用温度-29°C to 593°C (-20°F to 1100°F)
阀体材料ASTM A105(碳钢)、F22(铬钼钢)、F316(不锈钢)
闸板材料13% Cr, Stellite 6, or F6a
阀杆材料SS410, SS304, or Monel
波纹材料316L 不锈钢
连接方式法兰连接 (ASME B16.5), Socket Weld (SW),
阀座泄漏等级ANSI Class VI (standard)
测试标准静水压力:API 598;防火:API 607
