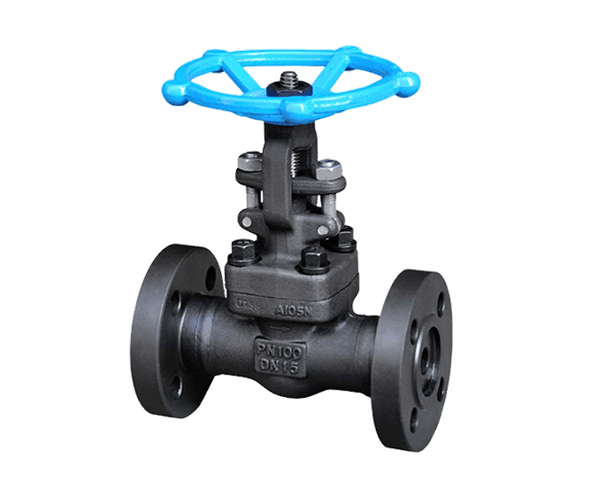

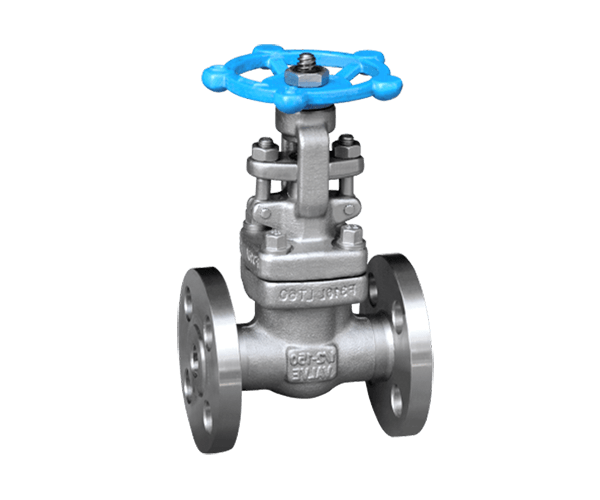

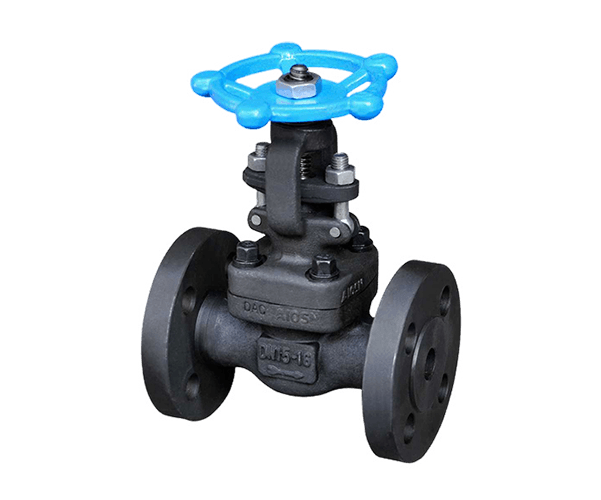

锻钢闸阀

型号：Z41Y

Subtitle：高压闸阀

锻钢闸阀是一款高性能解决方案，专为石油天然气、石化和发电行业的极端压力和温度应用而设计。该阀采用精密锻造工艺制造，具有卓越的强度、耐用性和密封性，是严苛环境下关键隔离任务的理想选择。该阀门仅适用于开关...

标签：高压阀

分类：楔形闸阀, 锻钢闸阀

工况：化工厂, 发电厂, 石油化工行业, 高温高压

产品概述

锻钢闸阀是一款高性能解决方案，专为石油天然气、石化和发电行业的极端压力和温度应用而设计。它采用精密锻造制造，具有卓越的强度、耐用性和防泄漏密封性，非常适合在恶劣环境下执行关键隔离任务。该阀门严格用于开/关服务，不适用于节流。

使用工况

石油天然气：井口隔离、管道关闭和炼油厂应用。

石化：化学反应器和蒸馏装置中的高压流体控制。

发电：涡轮机和锅炉给水系统中的蒸汽隔离。

船舶：海上平台和船舶管道系统。

主要参数

锻造结构
材质完整性：锻造 A105、F22 或 F316 钢，增强晶粒结构和抗冲击性。
压力等级：ANSI 1500–2500 级 (PN260–PN420)。
温度范围：-29°C 至 593°C (-20°F 至 1100°F)。

闸板设计
楔形类型：柔性或实心楔形，确保零泄漏（ANSI VI 级）。
防火：API 607 认证，采用二次金属对金属密封。
阀杆设计：明杆 (OS&Y) 或暗杆 (NRS) 可选。

密封与操作
阀座材料：司太立合金 6 堆焊，13% 铬不锈钢。
阀杆填料：石墨或聚四氟乙烯，确保高温可靠性。
操作方式：兼容手动手轮、齿轮箱或执行机构。

Comparison with Cast Steel Valves

特点	锻钢闸阀	铸钢闸阀
强度	更高（锻造晶粒结构）	更低（铸造过程中的孔隙风险）
压力等级	高达 ANSI 2500	最高 ANSI 900
应用	关键高压系统	一般工业用途
成本	初始投资较高	前期成本较低

使用介质

天然气, 石油, 蒸汽

使用工况

化工厂, 发电厂, 石油化工行业, 高温高压, 高温高压工况, 高温高压蒸汽系统

总结

锻钢闸阀在高压、高温隔离应用中具有无与伦比的可靠性。其坚固的锻造结构和 API 600 合规性使其成为石油天然气、发电厂和化工行业关键系统的黄金标准。不适用于流量调节。

Product Parameters

公称通径	DN15–DN50 (½"–2")
公称压力	ANSI Class 150–2500 (PN10–PN420)
适用温度	-29°C to 593°C (-20°F to 1100°F)
阀体材料	ASTM A105（碳钢）、F22（铬钼钢）、F316（不锈钢）
阀瓣材料	13% Cr, Stellite 6, or F6a
密封材料	SS410、SS304 或蒙乃尔
连接方式	法兰（ASME B16.5）、承插焊（SW）
