升降式锻钢止回阀

锻钢止回阀采用高强度锻造钢材制造，广泛应用于石油、化工、电力、冶金、天然气及高温高压工况环境。该阀适用于水、蒸汽、油品、气体及多种腐蚀性介质，具备优异的耐压、耐高温和耐腐蚀性能。锻钢止回阀结构紧凑，密封性能可靠，能够有效防止介质倒流，保证管道系统的安全稳定运行。产品特点包括启闭灵敏、无泄漏、抗冲击能力强、耐磨损且维护简单。止回阀采用法兰或螺纹连接方式，适应不同管道安装需求。其主要功能为自动阻止介质倒流，保护设备和管道系统免受逆流冲击，延长系统使用寿命。锻钢止回阀凭借其高强度材质和卓越性能，是高要求工业流程和关键管道系统中不可或缺的重要阀门设备。

首页

products

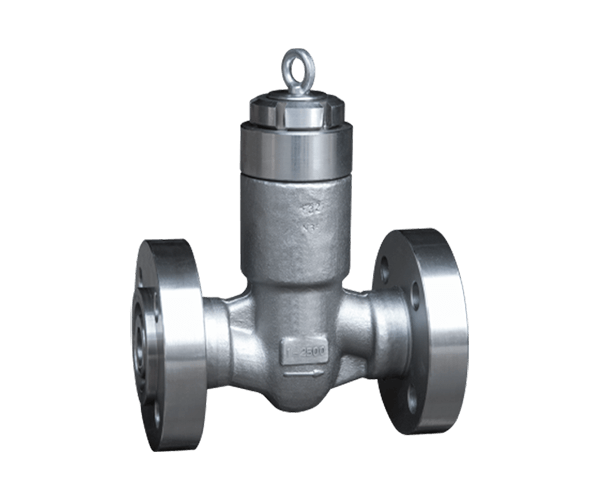

升降式锻钢止回阀

型号：H41Y/H41H

Subtitle：高压止回阀

升降式锻钢止回阀是一种精密设计的解决方案，专为高压系统中紧凑型管道的回流预防而设计。它采用垂直移动阀瓣和锻钢结构，确保在蒸汽、气体和液体应用中实现可靠的单向流动控制。该阀门仅适用于水平安装，不适用于节...

标签：高压止回阀, 高压阀

分类：锻钢止回阀

工况：化工厂, 发电厂, 石油化工行业, 高温高压

产品概述

升降式锻钢止回阀是一种精密设计的解决方案，专为高压系统中紧凑型管道的回流预防而设计。它采用垂直移动阀瓣和锻钢结构，确保在蒸汽、气体和液体应用中实现可靠的单向流动控制。该阀门仅适用于水平安装，不适用于节流或垂直管道。

使用工况

蒸汽系统：锅炉给水和蒸汽疏水阀保护。

仪器仪表：分析仪和仪表管线回流防护。

气体分配：天然气和压缩空气系统。

液压装置：紧凑型机械中的泵排放保护。

主要特性

锻造紧凑型设计
材质：锻造A105（碳钢）或F316（不锈钢）。
压力等级：ANSI 800–1500级（PN100–PN260）。
温度范围：-29°C 至 200°C（EPDM密封）/ 450°C（金属密封）。

升降阀瓣机构
导向阀瓣：精密加工的阀杆确保垂直运动的一致性。
快速关闭：弹簧辅助关闭（可选），响应时间小于0.3秒。
密封选项：
金属对金属（司太立合金6阀座）
软阀座（PTFE/Viton），适用于ANSI VI级泄漏。

空间优化
超紧凑：比旋启式止回阀短40%（例如，DN50阀门长度：80毫米）。

连接类型：
螺纹 (NPT/BSPP)：DN15-DN25
承插焊：DN15-DN50
法兰（可选）：RF/RTJ（DN40-DN50）。

产品优势

低惯性：阀瓣比摆动式阀瓣轻 60%，闭合速度更快。

零维护：自清洁阀瓣设计可防止碎屑堆积。

高重复精度：±0.02 毫米阀瓣导向确保密封一致性。

防漏：双重密封（阀瓣 + 阀体阀座），适用于关键应用。

与旋启式止回阀的比较

特点	升降式止回阀	旋启式止回阀
安装	仅限水平安装	水平/垂直（向上流动）
尺寸	紧凑型（短面对面）	加长阀体设计
压降	0.1–0.3 bar	0.05–0.1 bar
抗碎屑能力	中等（导向盘可防止卡住）	高（无紧密间隙）

使用介质

天然气, 石油, 蒸汽

使用工况

化工厂, 发电厂, 石油化工行业, 高温高压, 高温高压工况, 高温高压蒸汽系统

总结

升降式锻钢止回阀可在空间受限的高压系统中提供可靠的回流防止。其精密导向阀瓣和锻造结构使其成为需要快速响应和零泄漏的蒸汽、气体和液压应用的理想选择。仅适用于自动水平操作。

Product Parameters

公称通径	DN15–DN50 (½"–2")
公称压力	ANSI Class 800–2500 (PN100–PN420)
适用温度	-29°C to 200°C (EPDM) / -29°C to 450°C (metal)
阀体材料	ASTM A105 / F316
阀瓣材料	13% Cr 不锈钢/司太立合金 6
弹簧材料	SS316（可选弹簧辅助版本）
泄露等级	ANSI IV 级（金属）/ VI 级（软阀座）
