气动三通调节阀

产品概述

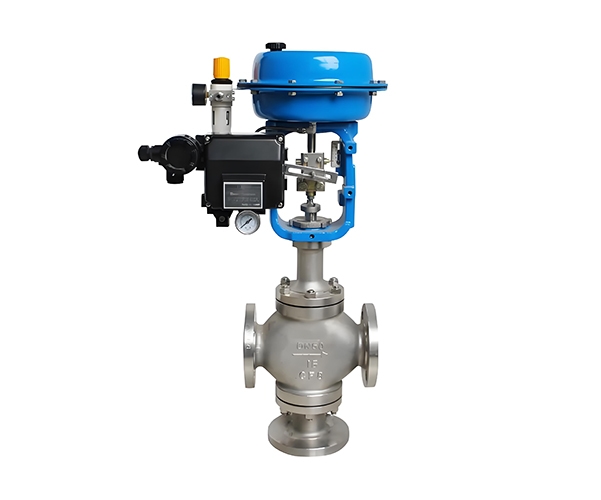

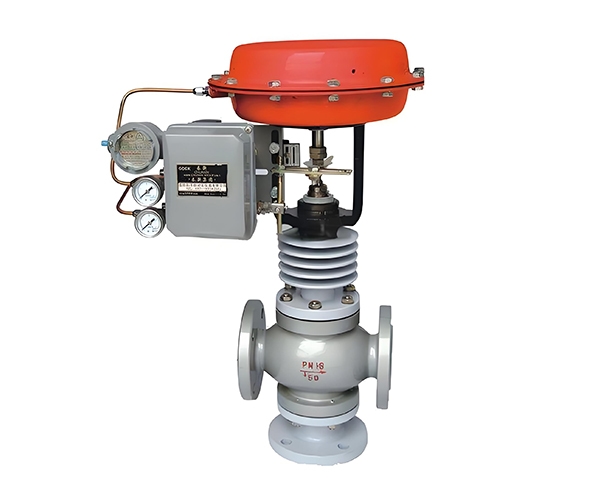

气动三通控制阀是一款高性能流量控制解决方案，专为工业过程中的精确混合和分流操作而设计。该阀采用膜片式气动执行器和模块化阀内件设计，可确保在化工厂、暖通空调系统和能源设施等严苛环境中可靠运行。其独特的设计可最大限度地减少湍流和侵蚀，使其成为需要防爆合规性和高频调节的应用的理想选择。

使用工况

化学处理：反应介质的动态混合（酸碱中和）。

制药暖通空调：洁净室压力平衡和无菌空气控制。

区域供热：二次管网中的热能分配。

水处理：多罐化学药剂投加和回流防止。

主要特性

气动薄膜执行器
类型：弹簧复位（故障安全）或双作用。
气源：0.2–0.6 MPa (30–90 psi)，响应时间 <3 秒。
防爆认证：ATEX II 2G Ex d IIC T6 / IECEx（符合 1 区标准）。
膜片材质：EPDM、丁腈橡胶或氟橡胶（温度范围：-40°C 至 150°C）。

三通阀设计
端口配置：符合 ISO 5752 标准的 L 型端口（分流）/ T 型端口（混合）。
高密封性能：ANSI IV 级（标准）/ VI 级（可选）。
压差限制：适用于 ΔP ≤6.9 MPa。

流量特性
阀内件选项：线性、等百分比、快速开启。
流量系数 (Cv)：12.5–480 (DN25–DN200)。
可定制流量曲线：根据特定工艺要求定制。

材料与耐用性
阀体材料：316L 不锈钢 (ASTM A351 CF8M)。
内件材料：司太立合金 6、碳化钨或陶瓷涂层。
密封件：石墨、聚四氟乙烯或金属波纹管 (-196°C 至 550°C)。

兼容性
信号输入：4–20 mA，0.2–1.0 bar 气动信号。
通信协议：HART 7 / Modbus RTU。
配件：定位器、电磁阀、限位开关。

产品优势

耐腐蚀：90° 角设计，最大程度减少颗粒冲击。

高压差处理：多级阀内件，压降高达 6.9 MPa。

防爆安全：经 ATEX/IECEx 认证，适用于危险区域。

低维护：顶入式设计，方便更换阀内件。

与电动调节阀的比较

选择指南

高压差：选择多级防气蚀阀内件。

腐蚀性介质：选择碳化钨或陶瓷阀内件。

高循环：旋转阀座设计，循环次数超过 100,000 次。

低温应用：加长阀盖，适用于液化天然气 (LNG) 应用。
